欧洲委员会联合研究中心（JRC）的S波段固态雷达JMA- 9172- SA，获得了国际海事组织（IMO）的批准，代表了新一代的海用雷达。该雷达利用先进的信号处理技术来显示高准确度的目标，同时使用一个稳定的高功率固态收发器。该雷达的功能超前、操作先进，基于JRC大获成功的JMA -9100雷达系列。

与传统雷达相比，这种固态雷达将可以很容易地在杂波中检测到移动的目标。在该固态雷达的心脏部位装有一种新式多普勒过滤器，不仅可以检测杂波中的移动目标，而且还可以在屏幕上进行测定并清楚地加以显示。

Long range target detection 远距离目标的探测

利用250瓦固态收发器先进的脉冲压缩不仅提高了短距离的性能，而且还极大地提高了远距离目标的探测，并且仅仅只需使用传统雷达的功率1 /100。

JRC的新型固态结构，集成了先进的信号处理技术，可以在一个崭新的水平上检测并显示信息。

这些专门的信号处理电路产生比磁控管雷达更高的效力，并大大超过了检测的性能。
这种固态拥有250瓦（峰值）的功率，取代了其磁控管拥有30千瓦功率输出的典型海用雷达。

低维护收发器


这种雷达集成了一台高度可靠的固态收发器以代替寿命有限的磁控管。该固态雷达提供了更高的可靠度和性能，并将维护成本降到了最低程度。

无需调整和预热

该收发器，凭借其固态设计，无需调整和预热。接通电源后，传输立即可用。

独家开发的TEF™允许相对目标的大小进行目标增强。相比于较大的回波，较小的回波得到更为强有力的扩大，从而在屏幕上进行更好的的区分和识别。

第二代专利Constaview™常量显示™通过采用三个高速处理器（内部Tornado™技术）来加以实现。在显示之前几毫秒内，这些处理器可以将雷达收集的所有信息处理完毕，从而在以船艏向上模式航行时产生平滑的图像旋转。当航行模式改为船艏向北时，新雷达图像也将立即显示，而不会受到扫描仪旋转所造成的任何延误影响。

选择一种航迹长度


可以通过其他船舶航迹的长度和方向来监视它们的运动和速度，初衷是用于避免船舶碰撞。 JMA- 9172- SA集成了三种不同航迹长度的模式，可以即刻显示船舶的航线。而其独特的操作功能又允许更多的灵活性。

相互切换
可选高达8种相互切换显示。

国际海事组织标准	V
频率	S波段（2单元类型）
性能监视器	集成型
天线长度	12英尺（3.66米）
发射功率	250W
发射频率	P0N（3040兆赫），Q0N（3060兆赫±4兆赫）
波束宽度3分贝（db）	水平1.9 °，垂直25 °
旋转速度	24 rpm
脉冲宽度	微秒 - 18.3微秒
双工器	环形二极管限制器
距离刻度	0.125/0.25/0.5/0.75/1.5/3/6/12/24/48/96（海里）
马达	无刷
信号处理	脉冲压缩
多普勒处理	32台过滤器
显示器	1280 ×1024像素（≥320毫米PPI彩色光栅扫描）
方位指示	船艏向北/航线向上/船艏向上
演示模式	带真航迹的RM显示，带相对航迹的RM显示，TM显示
EBL	2（EBL1/EBL2）中心/独立000.0°〜359.9 °，4位数值指示
VRM	2（VRM1/VRM2）0.000〜100.0海里，4位数值指示
航迹指示	3个阶段：短期/中期/长期（如：短期：关闭/0.25/0.5/1/3/6/10/15-分钟）
导航标记	20.000分
偏离中心	半径的66％之内，除96海里之外
TT（目标跟踪）	100
AIS目标	300（休眠模式被激活），100（被激活）
功率	100V到115V交流和/或220V至240V交流电压，频率50/60Hz，1Ø
功率消耗	600VA（2200VA最大风力）
环境条件	-25℃至55℃（扫描仪），-15°至55° C（显示器）
相对湿度	0％至93％，非冷凝（40°C）

尺寸和重量

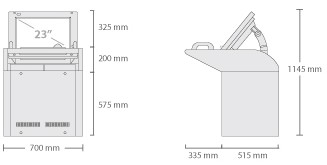

自立式版本
NDC-9170  重量130公斤


台式版本
NWZ-178 Weight 25 kg

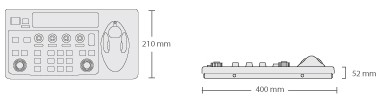

台式版本
NCE-5322 Weight 3,5 kg

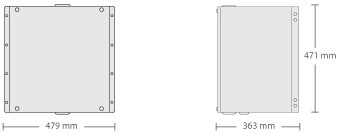

台式机处理器
NDC-1478  重量30公斤

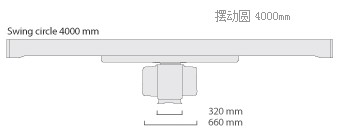

Solid State S-band scanner
NKE-1532 Weight 170 kg

盒内采用何种制式？

JMA- 9172- SA是JRC的第一款全新S波段固态船用雷达，这种型号的变体包括台式机和单机。
    显示器
    描仪
    键盘
    处理器
    线缆
    备件
    手动

已包含线缆
显示器至扫描仪
长度:65 m（米）

可选项
相互切换（内置）
相互切换（盒式）
VDR I/F
除冰设备
NQE-3141-2A （最多2台）
NQE-3141-4A/8A （最多4台或8台）
CFQ-1891CHG-215
